大连北大桥
项目背景
大连北大桥位于大连海滨风景区中的老虎滩景区与燕窝岭景区之间,是一座近海临山横跨山谷的旱桥。大连北大桥为三跨简支加劲桁架悬索桥,全长230米,主跨跨径132米,桥宽12米,其中车行道宽为8米。主缆由37根直径42mm的钢丝绳组成,吊索为直径45mm的钢丝绳,吊索间距6米。设计桥面起拱,圆弧半径4500米,跨中起拱高1米。

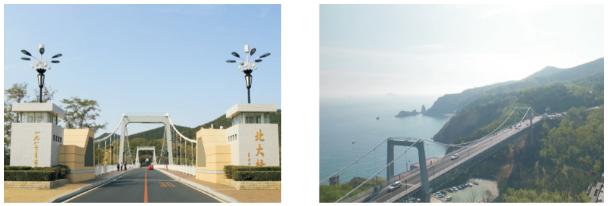

桥梁外观图
项目设计及实施

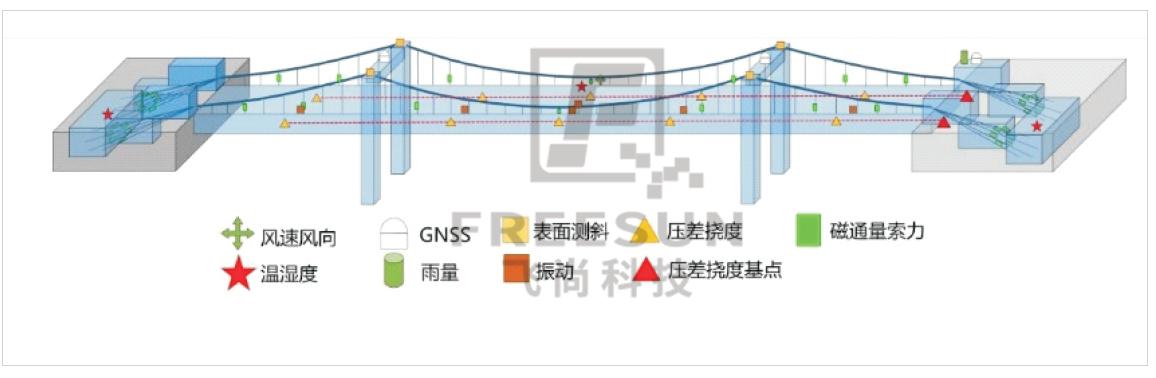

因大连北大桥出现部分混凝土桥面板底部钢筋严重锈蚀,塔顶索鞍向中跨严重偏移等问题,经过众多专家分析讨论,结合大连北大桥特点及实际情况,飞尚科技针对大连北大桥建立了一套健康监测系统。大连北大桥健康监测系统包括:桥面挠度监测;桥塔倾斜监测;桥梁动力特性监测;桥梁应力应变监测;桥塔位移监测;吊杆索力监测等内容,具体监测系统topo如下图:
本项目将盘锦辽东湾新区连岛中桥、东桥共同接入一个平台,搭建了省级区域性平台,进行区域化统一管理。后续还支持接入更多结构物监测系统,融合异构数据,实现管辖范围内所有结构分级分域统一监测与管理。真正做到只需登录一个账户,便可实现对区域内所有结构物的实时监测。

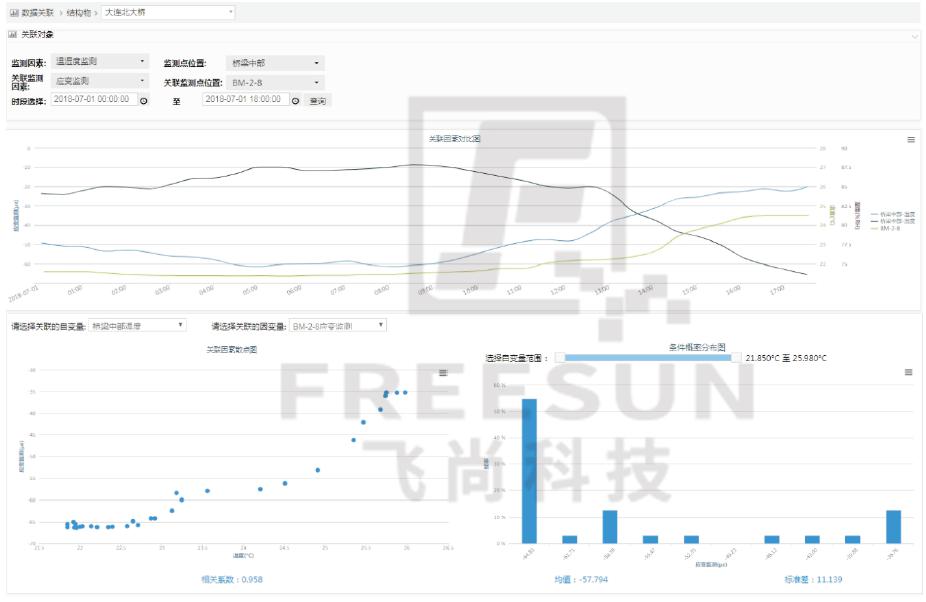

关联因素散点图,相关系数越接近1,表示两个监测因素关联性越大
风玫瑰图
