南昌红谷隧道
- 项目背景
红谷隧道是我国内河最大的沉管隧道,有效解决了赣江两岸城市路网的衔接问题,在实现机动车3分钟快速穿江的同时,有效减少对周边环境的干扰,避免对赣江两岸旅游观光带的破坏性影响。隧道位于江西省南昌市南昌大桥与八一大桥之间,连接红谷滩新区与东岸老城区。隧道以直线线形穿越赣江,东岸以地下立交形式分别连接沿江中大道、中山西路、朝阳中路。隧道全长2650m,其中沉管隧道总长1329m,沉管段共设置12个管节。红谷隧道是目前全国最大的水下立交,也是国内江河规模最大、最长的过江沉管隧道工程。
红谷隧道设计使用年限是100年,飞尚科技在项目施工过程中已预埋了近3000个传感器。红谷隧道自动化监测系统在隧道施工过程中有效的进行了施工监测。于2017年7月7日正式通车后,飞尚系统也在持续稳定进行服务和运维。
- 项目设计及实施
南昌市红谷隧道,位于江西省南昌市南昌大桥与八一大桥之间。红谷隧道水下隧道采用沉管法施工,为确保隧道的安全运营,在施工阶段已对监测设备进行了预埋,对结构裂缝、隧道倾斜、砼应力和温度、隧道沉降、钢筋应力、沉管接头位移等监测项进行重点监测。

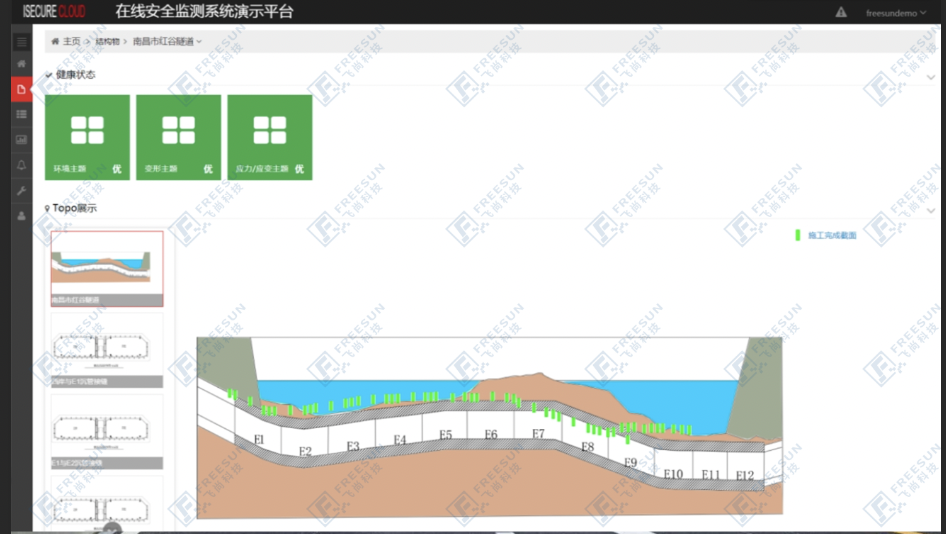

南昌红谷隧道健康监测系统和沉管隧道基本同时设计、同时施工、同时投入使用。沉管段预制阶段把内埋式应变计和钢筋计预埋到12节沉管段内;管段对接阶段进行了LVDT裂缝计、磁通量传感器和土压力计的预埋布设;管段全部接通后进行了静力水准仪、盒式测斜仪和温湿度传感器的布设。

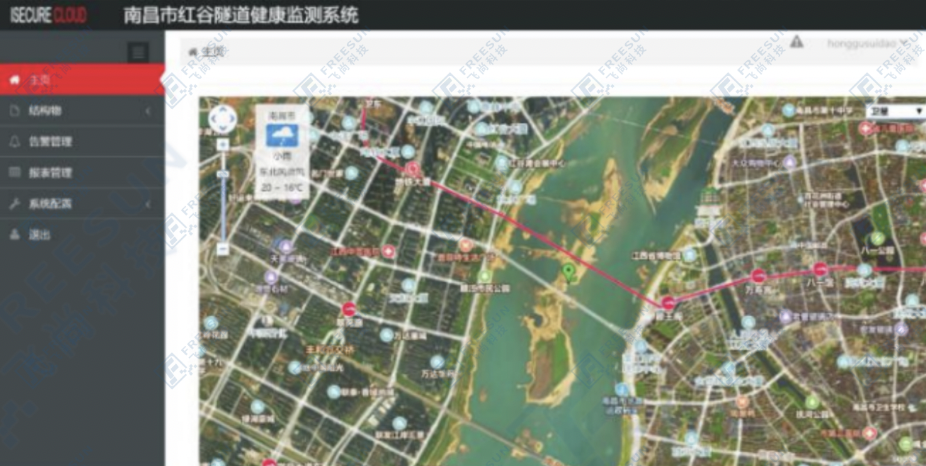

红谷隧道健康监测系统采集的数据全部传输并保持在红谷隧道监控中心,成功打造国内大型越江沉管隧道信息化建设样板工程,助力智慧城市建设。
三、实现功能
1、南昌红谷隧道监测系统是国内第一套与沉管隧道主体结构同时设计同时施工同时投入使用的健康监测系统,通过自动化监测手段保障全生命周期隧道的结构安全;
2、具备海量数据信息,为全国范围内沉管隧道的设计和施工提供数据支持,优化沉管隧道设计和施工;
3、项目开创了国内运用AI人工智能对沉管隧道监测数据趋势预测先河;
4、国内首次开展了越江沉管隧道混凝土结构周期性响应研究;

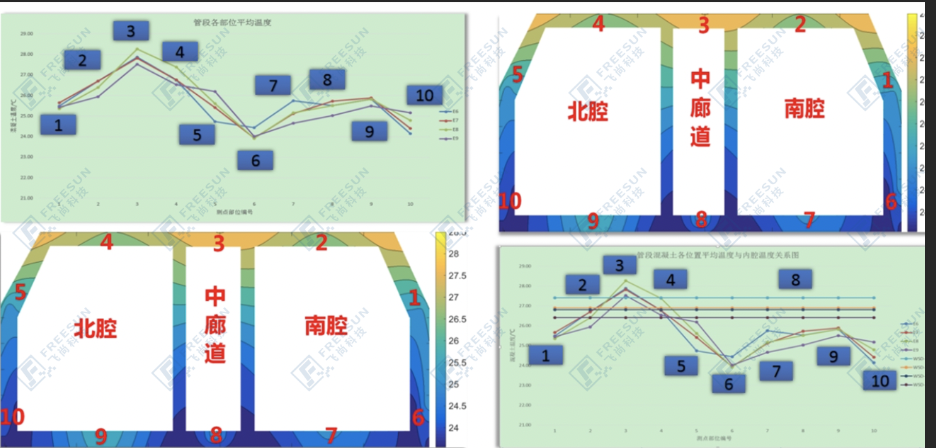

5、现结构变形和温度之间存在一一对应的关系,且进行量化,对揭示沉管类隧道的变形规律做出贡献;
6、以年为单位对红谷隧道结构变形、受力进行连续纵向对比,发现结构变形受力规律,对后续运营有着积极的指导作用;
7、实现沉管隧道运营期信息化管理,为智慧隧道运维管理开辟一条新思路,成功打造国内大型越江沉管隧道信息化建设样板工程,助力智慧城市建设。
