一、项目背景
本项目为哈尔滨地铁项目。区间为盾构施工，主要穿越哈尔滨某学校。其中DK26+650.00~DK26+700.00段，下穿道外进修学院教学楼，地上2-5层，地下一层（2.5m）,基础形式为混凝土灌注桩，桩径0.4m，桩长12.6m，区间结构顶与桩底净距约2.93m。所在地层为杂填土、粉土、粉质粘土、粉细砂、细中砂层，隧道位于砂层中。
- 项目设计及实施
本项目为黑龙江省哈尔滨市地铁隧道施工期建筑物自动化在线监测，现场监测包括建筑物沉降监测、建筑物裂缝监测和建筑物倾斜监测。
|
序号 |
监测项目 |
监测对象 |
监测设备 |
|
1 |
建筑物沉降监测 |
哈尔滨某学校 |
静力水准仪 |
|
2 |
建筑物倾斜监测 |
哈尔滨某学校 |
盒式测斜仪 |
|
3 |
裂缝监测 |
哈尔滨某学校 |
裂缝计 |
二、预警信息
哈尔滨盾构下穿某学校项目包括沉降、裂缝、倾斜三个监测项，监测过程中部分沉降测点数据超预警值情况。
|
测点 |
是否超预警值 |
|
沉降测点JC01-01 |
正常 |
|
沉降测点JC01-02 |
正常 |
|
沉降测点JC01-03 |
正常 |
|
沉降测点JC01-04 |
正常 |
|
沉降测点JC01-05 |
正常 |
|
沉降测点JC01-06 |
正常 |
|
沉降测点JC01-07 |
正常 |
|
沉降测点JC01-08 |
正常 |
|
沉降测点JC01-09 |
超二级预警值 |
|
沉降测点JC01-010 |
超一级预警值 |
|
沉降测点JC01-011 |
超一级预警值 |
|
沉降测点JC01-012 |
超一级预警值 |
|
沉降测点JC01-013 |
正常 |
|
沉降测点JC01-014 |
正常 |
|
一级预警值(-,-15mm);(15mm,+) |
|
- 预警分析

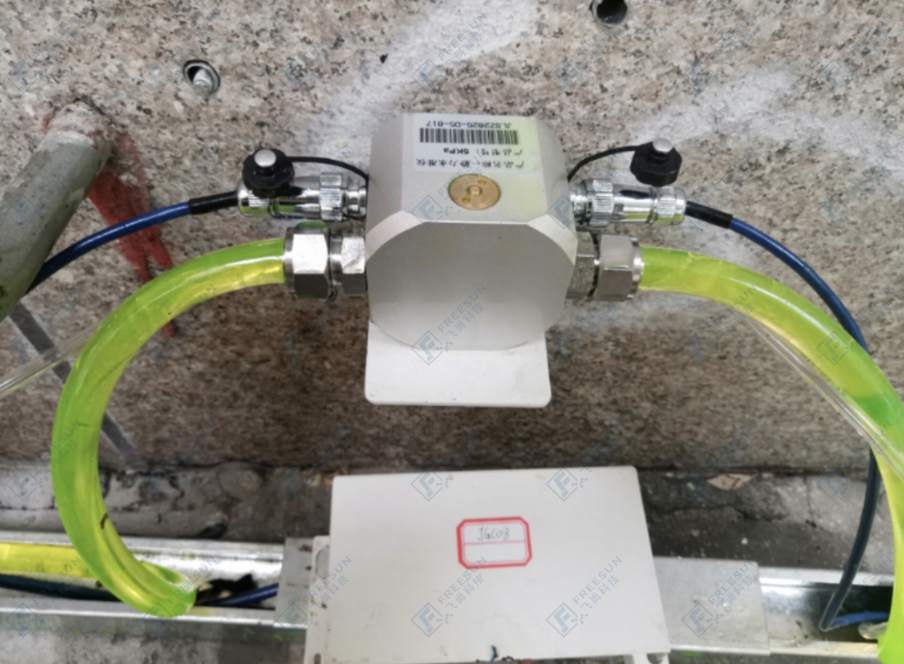

从预警信息可知，本次预警主要是建筑物沉降监测数据的预警，沉降监测主要采用静力水准仪监测。

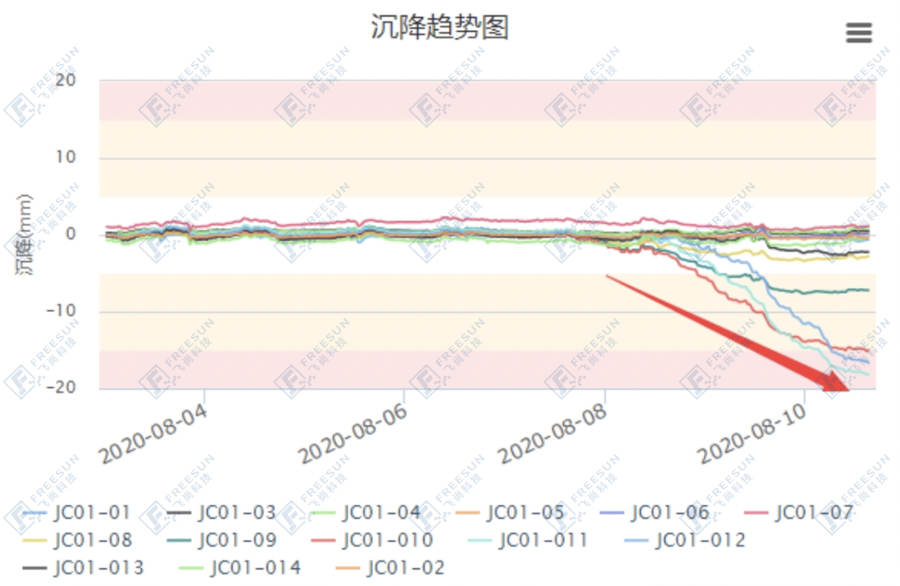

在8月8日至10日右线施工盾构到建筑物监测期间，距离右线盾构区域较近测点沉降数据发生趋势性变化，沉降监测到最大沉降值为-17.02mm，已超一级预警值(-,-15mm);(15mm,+)，且变化速率较快，最大变化速率为-9.88m/d，有持续变大趋势。
平台预警后，电脑和手机App会第一时间收到通知提醒，业主单位可以立即作出部署、指令。
三、实现功能
飞尚科技地铁自动化安全监测系统实现数据自动采集，具有频次快、时效性好、稳定性高等优点。自动化监测系统解决了传统人工监测的效率低、成本高、数据资料不及时等问题，为哈尔滨地铁运营安全提供了优秀的数据基础，能实时监测基坑开挖作业中多项关键数据指标，根据自动生成的数据报表方便监测人员即使采取应对措施，保障社会生命及财产安全，为地铁建设施工提供安全保障，为哈尔滨地铁运营系统保驾护航。
