四川成都创业立交高支模安全监测
四川成都创业立交高支模安全监测

四川成都创业立交高支模安全监测

  • 项目背景

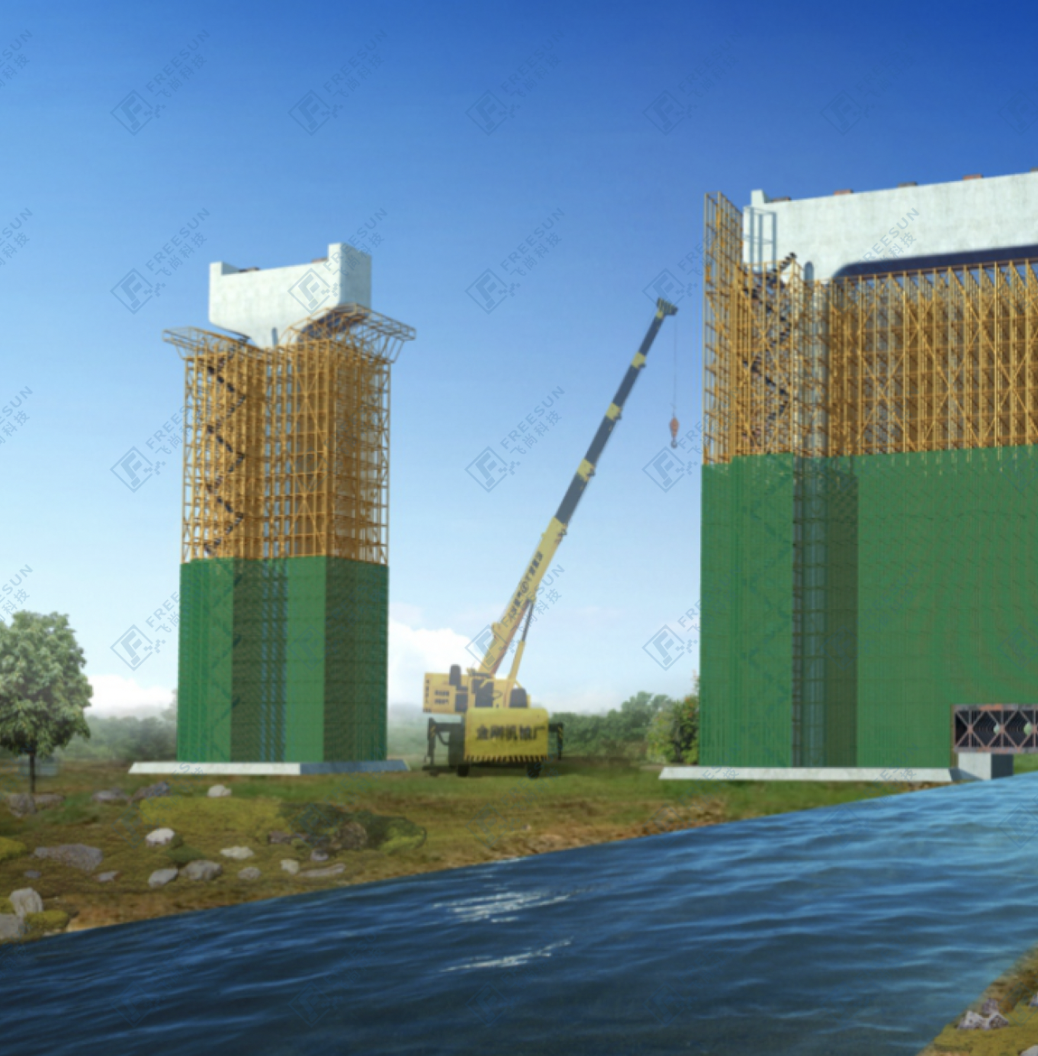

2016年,飞尚科技作为技术支撑单位携手中铁十四局共同打造成都创业立交智慧工地项目。该项目位于成都二环路南接创业路口到益州大道,是成都市城市交通的重要组成部分。如图所示,大多桥墩采用的都是高支模。高支模的结构安全不仅是施工质量的重要保障,还关系到施工人员的生命安全及项目的社会效应。因此,加强对高支模的监测非常重要。

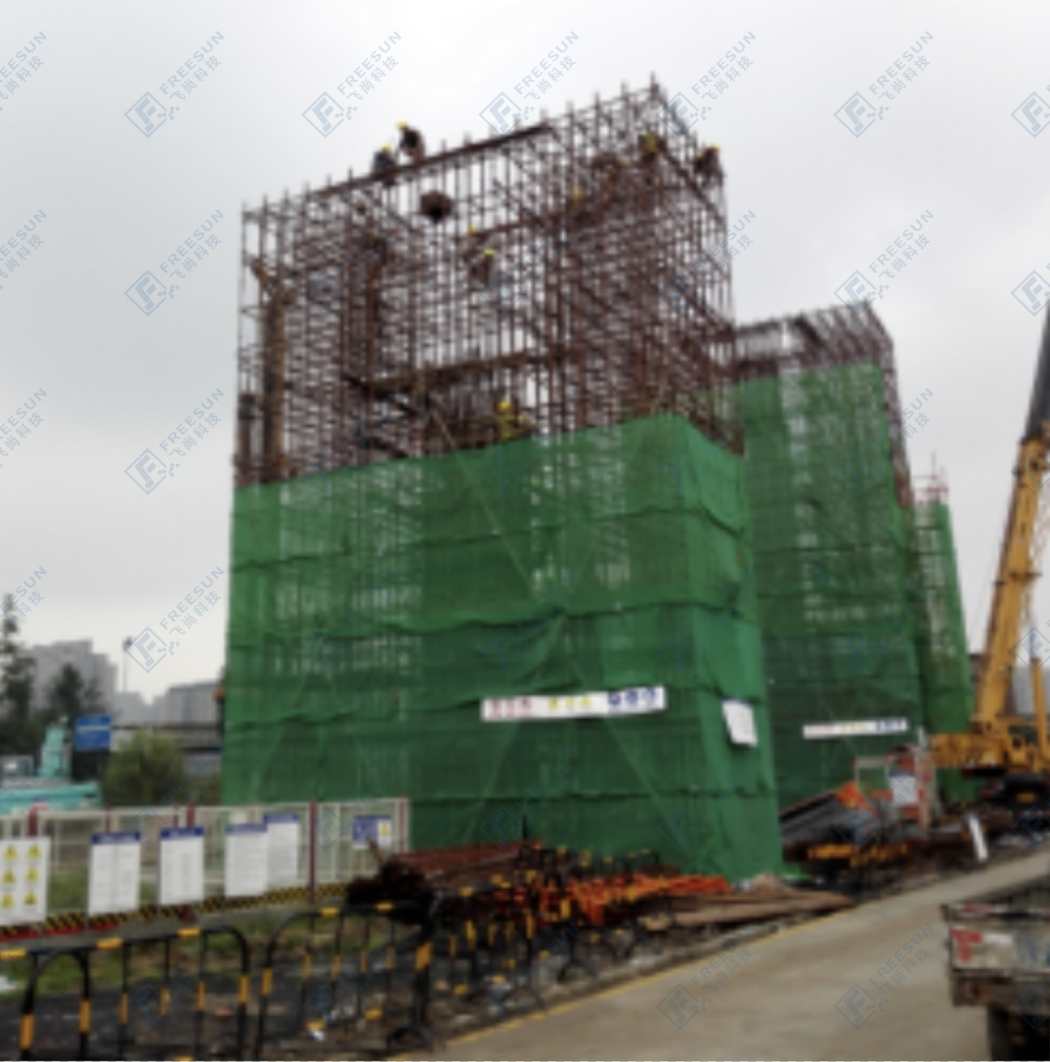

二环路南接创业路口到益州大道高架项目高支模



  • 项目设计及实施

建筑施工中,混凝土浇筑时模板支模高度大于等于8m的模板及其支撑系统为高支撑模板系统,简称“高支模”。随着高层建筑以及各种高、新、奇的建筑日益增多,对高支模的需求也越来越多。

  • 项目难点:

当支模高度增加,因荷载、架体高度等变化,会带来较多的危险因素,需要考虑杆件的承载力以及架体稳定和刚度的加强措施等。所以,“高支模”是危险性较大的模板工程。高支模坍塌事故往往发生在混凝土浇筑施工过程中,会造成人员伤亡、巨大的经济损失和不良的社会影响。不但给遇难人员家庭带来难以愈合的创伤,而且也会危及企业的生存与发展。

  • 解决措施:

结合高支模的结构特点和使用场景,我公司设计了专门的在线监测系统,主要监测项目为杆件倾斜、立杆轴力监测、模板沉降和视频监控。

针对全站仪无法完成杆件的倾斜、关键部位的轴力测量,我司采取对高支模关键节点的沉降和水平位移进行监测的同时,对关键部位的轴力和杆件的倾斜进行了监测。同时,因为桥墩的高支模仅在浇筑过程中使用,因此采取便于安装拆卸、可重复使用的仪器和系统,真正做到成本的可控。

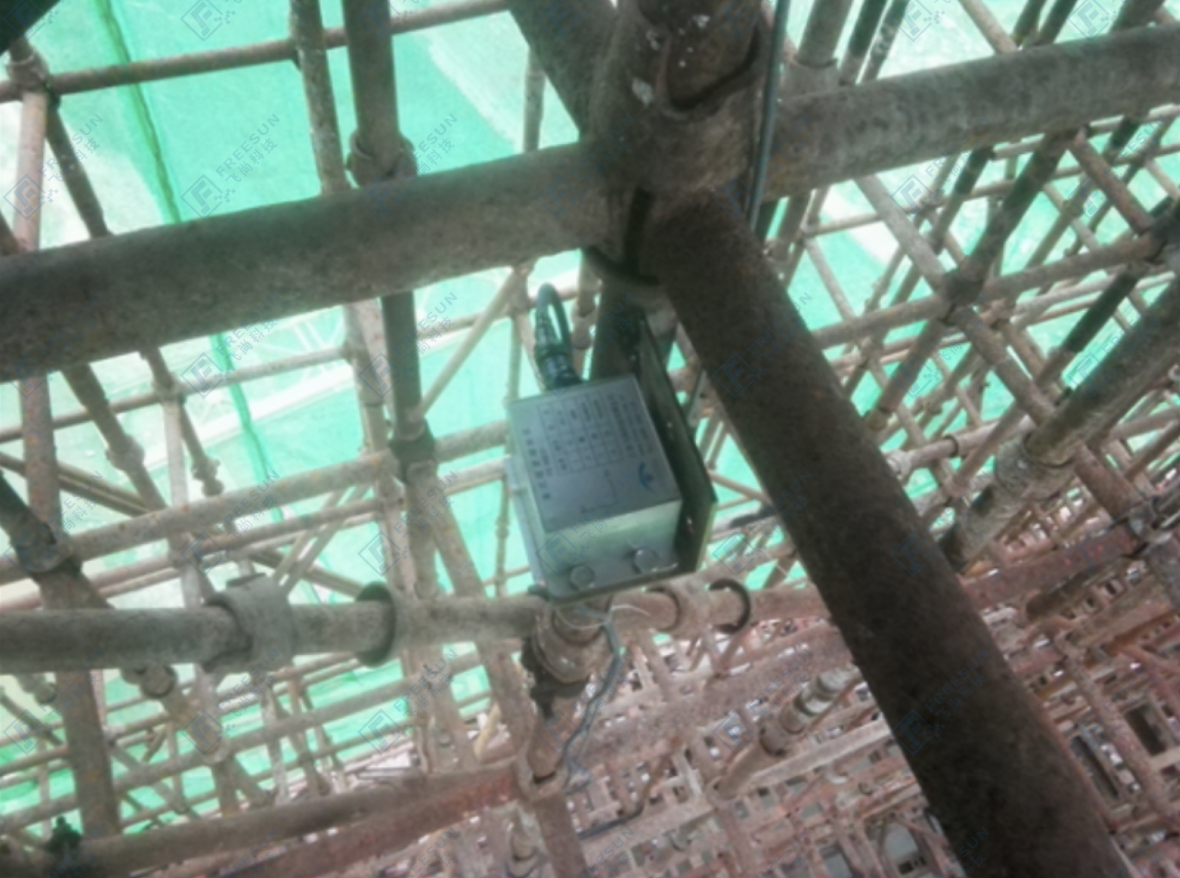

盒式固定测斜仪(安装后)

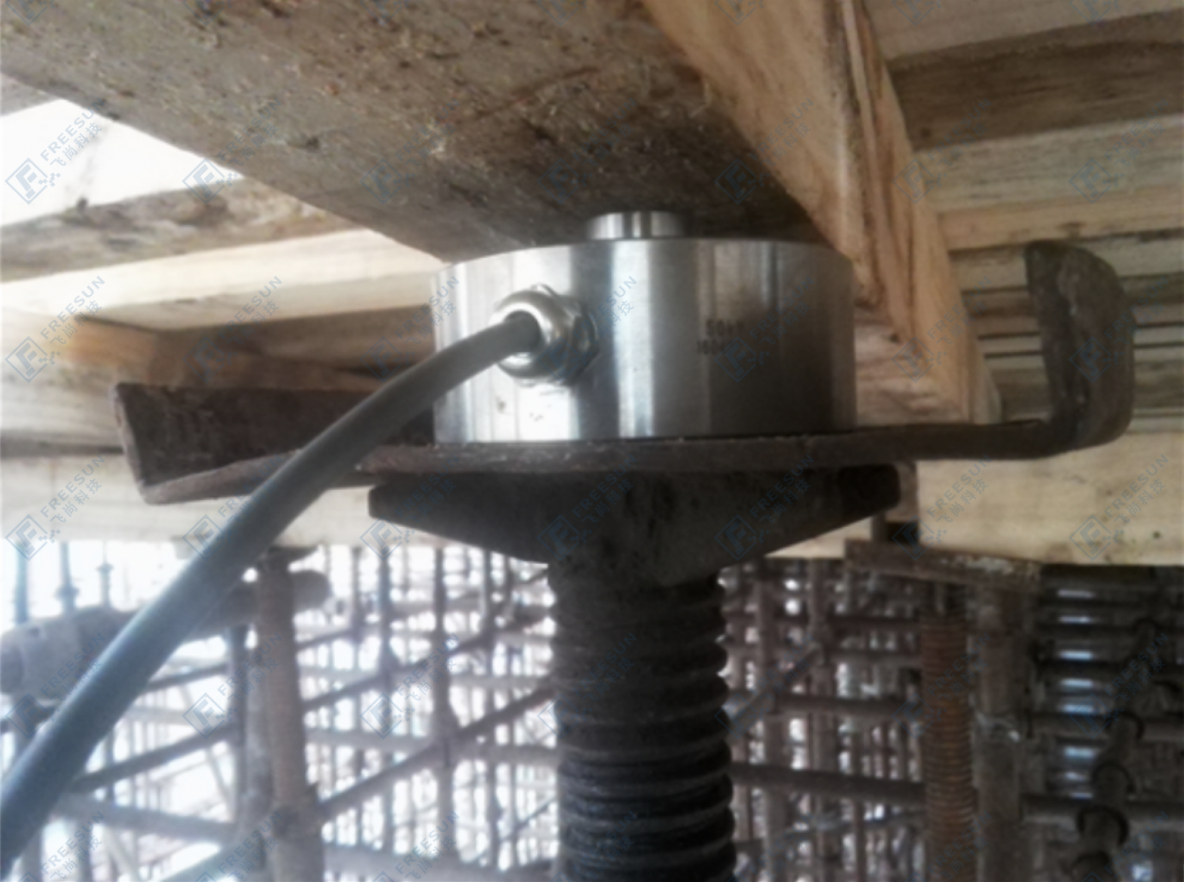

测力/称重传感器(安装后)

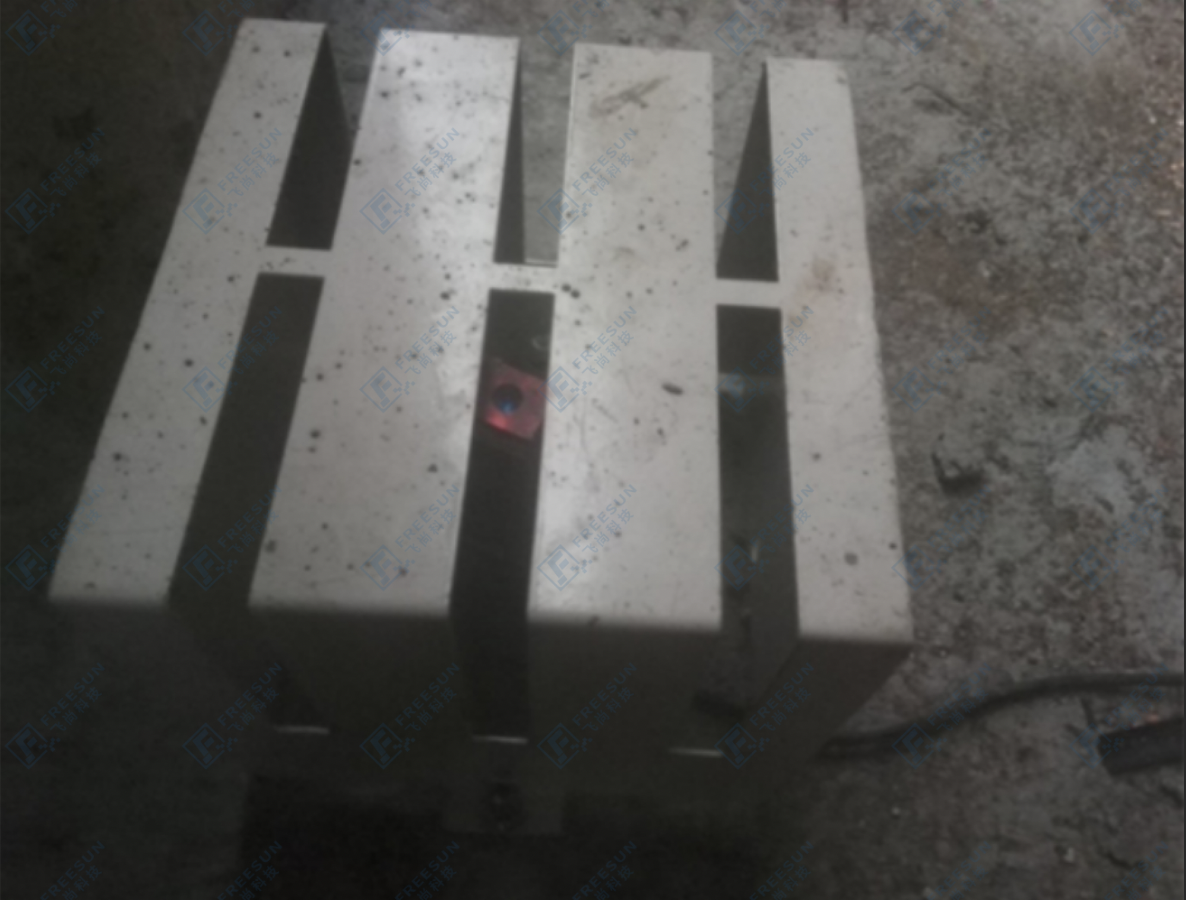

高精度激光测距仪(安装后)



、实现功能

  • 项目通过互联网、物联网、云计算技术,对工地上的高支模以及施工人员进行统一监控及管理。同时在系统建设中,考虑到了系统的完整性,为其他参数预留与之相关的接口。
  • 现场传感器的所有数据通过无线方式进行传输及远程控制,简单方便。通过自动化监测手段能够有效的保证监测数据实时、可靠,为现场施工提供真实有效的告警。第一时间发现险情,有效帮助施工现场调整施工工艺。并通过经验总结,能够在类似项目中进行推广,大大提高施工安全性,针对重点位置进行重点关注和监控,将施工风险很大程度的降低。
  • 监测系统具有集成化、一体化的特征,具有遥测、遥控、数据远程传输、预警、一体化网络功能。通过自动化监测系统可以对高支模的施工异常、潜在或突发事故实现实时监控。大量监测数据自动传输至监测中心,进行数据存储、查询和比较验证。借助的系统配套软件,可迅速对此数据进行分析,对高支模的健康状态进行评估,及时向相关单位反馈信息,确保了高支模施工过程中安全、不间断运营,确保了工程顺利进展。
